堆積岩の写真

※ 写真をクリックすると大きく表示されます。

|| 付加体の堆積岩

■ 丹 波 帯
メランジェ相
兵庫県 朝来市(旧 朝来町)

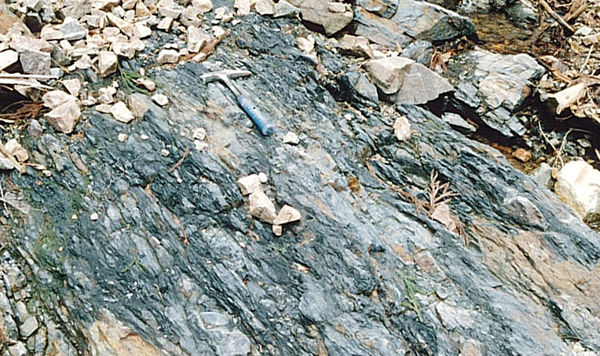

破砕質の粘板岩の中にチャートや緑色岩などの岩塊が取り込まれています。 同左の近接写真。

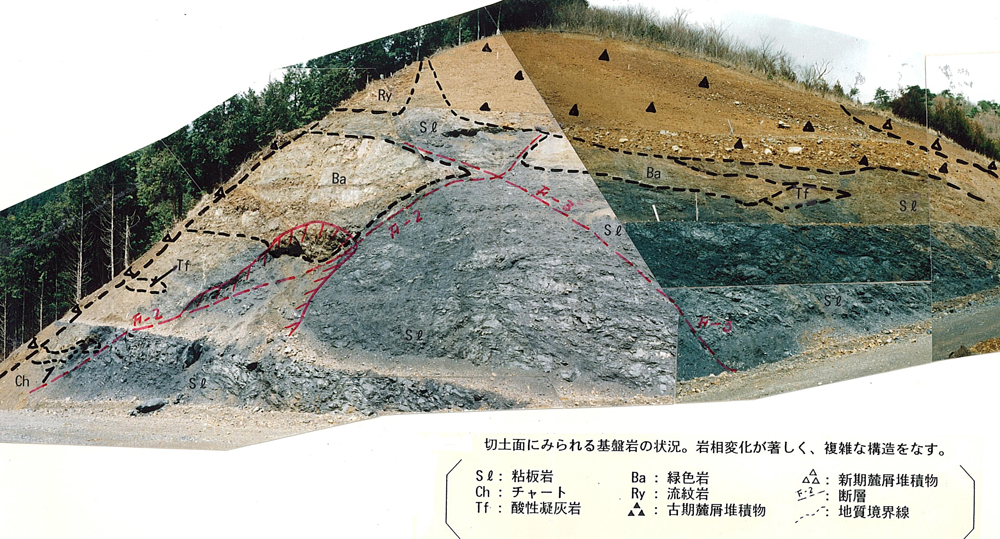

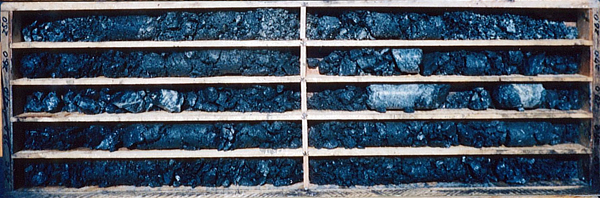

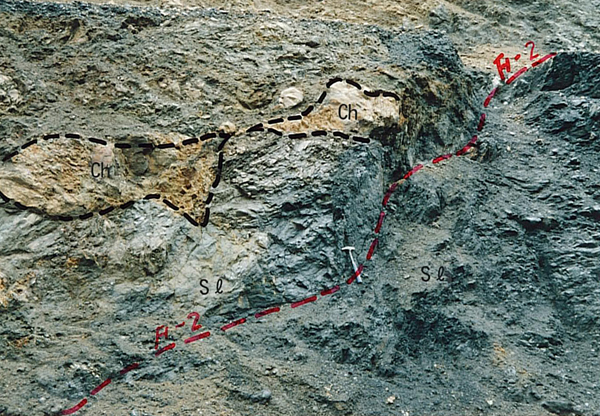

こちらは粘板岩と砂岩が混在しています。 ボーリングでは破砕質の岩盤状態が確認されます。
これでも地山弾性波速度はVp=3.6km/sを示します。

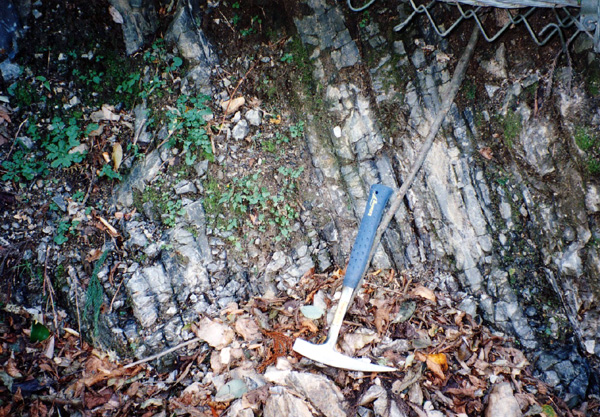

層状チャート
数cm単位の層状。
滋賀県 東近江市(旧 永源寺町)

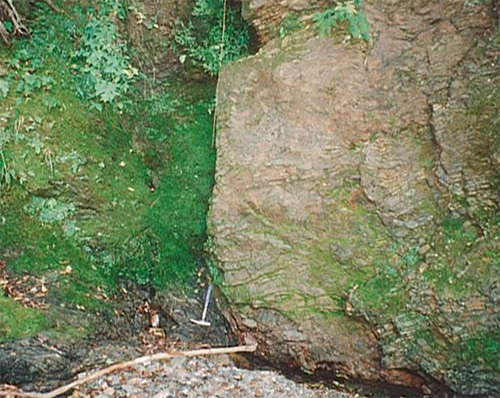

層状チャートと頁岩の接触部。
断層でもなく、どういう関係かよく分かりませんでした。
滋賀県 多賀町

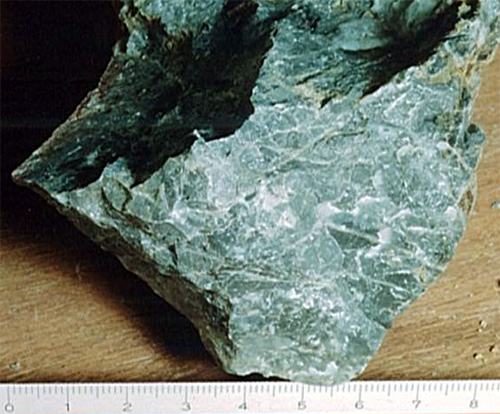

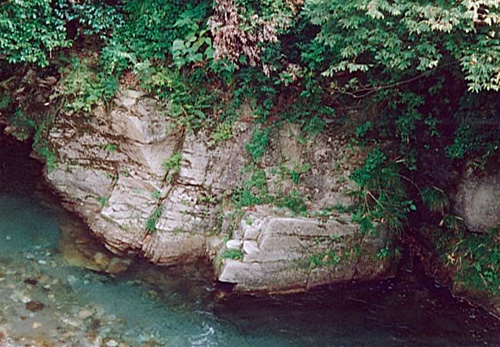

石灰岩
滋賀県 多賀町
層状に見えます。

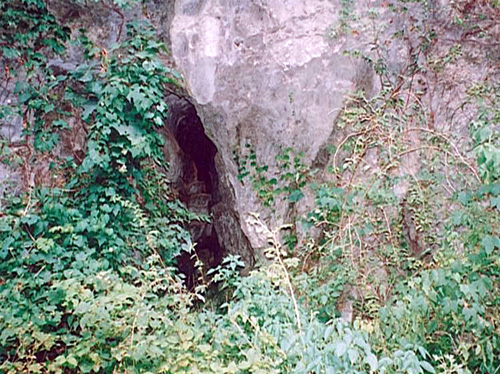

石灰岩は水に溶けやすいため、雨水による溶食により空洞ができやすいのです。

■ 四 万 十 帯

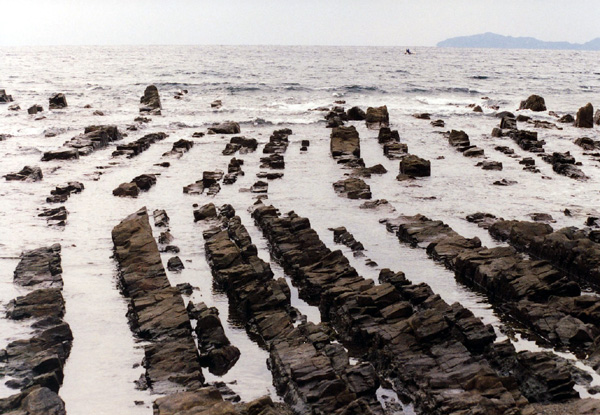

砂岩泥岩互層
和歌山県 紀伊田辺市
泥岩は浸食されやすいので、このような互層の場合、泥岩層は凹んでしまい、砂岩だけが飛び出て見えます。

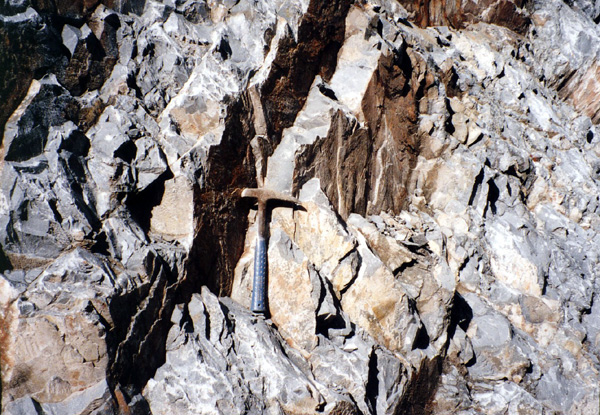

砂岩
奈良県 川上村
非常に硬質ですが、亀裂が多く発達しています。

|| 先第三紀の堆積岩

■ 和 泉 層 群
砂岩泥岩互層
和歌山県 岩出市

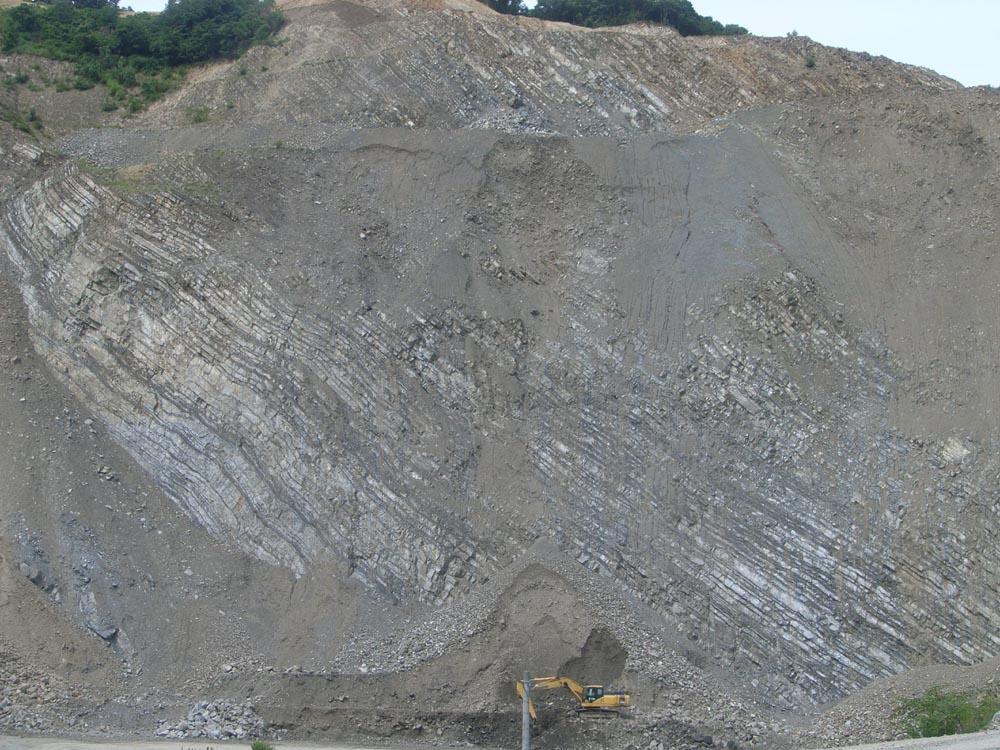

和泉層群は整然としたリズミックな互層が特徴です。
砂岩
和歌山県 加太市
砂岩には層理面に直交する節理が発達します。
層理面は写真の左上から右下に向かって傾斜しています。

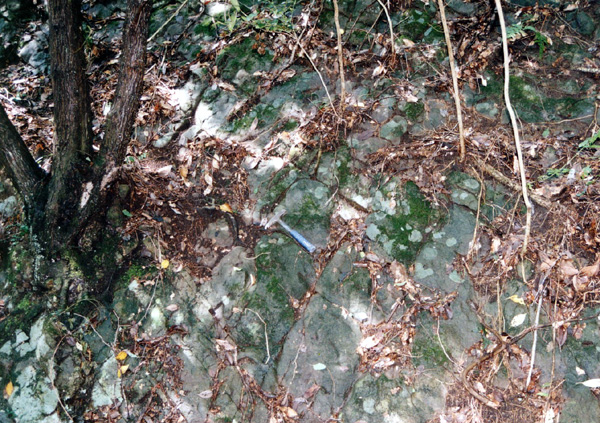

泥岩
和歌山県 加太市

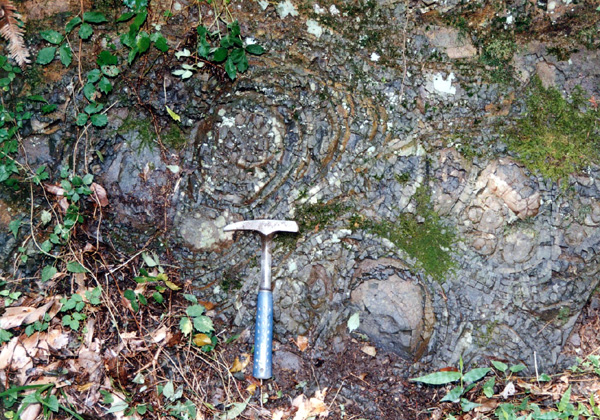

玉ねぎ状風化が見られます。

|| 新生代の堆積岩

■ 田 辺 層 群

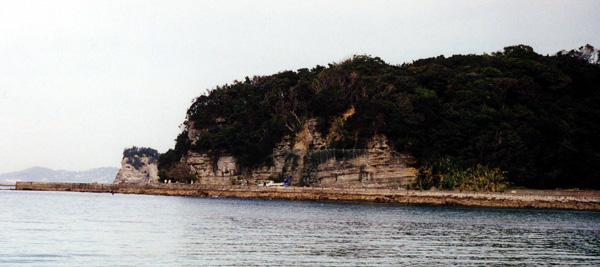

砂岩泥岩互層
和歌山県 白浜町
年代が比較的新しい堆積岩類ではほぼ水平な堆積構造が見られます。

■ 設 楽 層 群

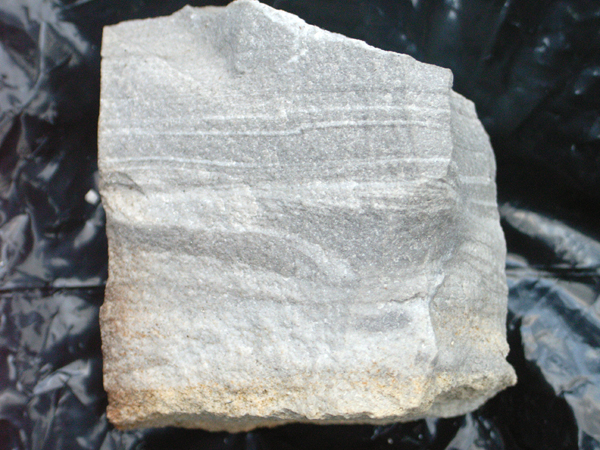

凝灰岩
愛知県 設楽町

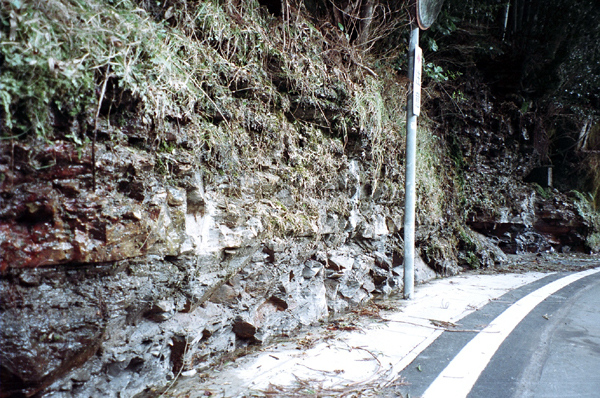

堆積構造が見られます。 頁岩層にはさまれた凝灰岩層。
白っぽいのが凝灰岩層。
